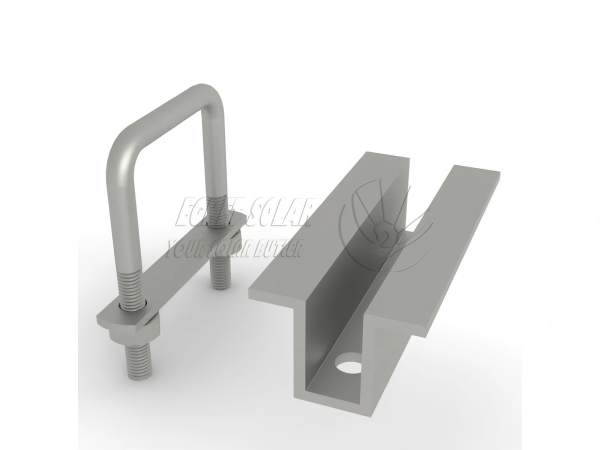

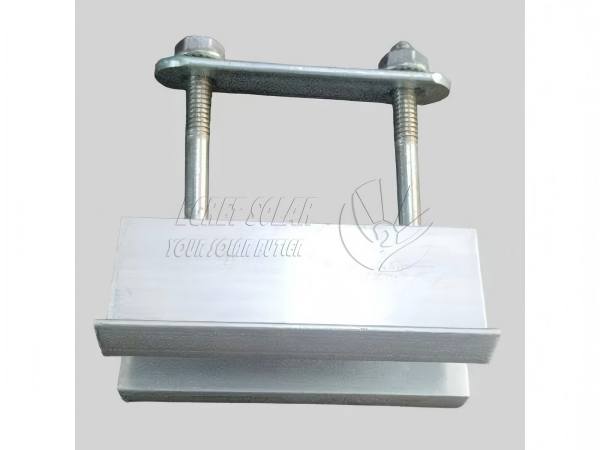

Pengapit Pertengahan Solar U Bolt

Pengapit pertengahan suria dwi U bolt Egret digunakan untuk membetulkan panel solar pada kedua-dua belah pada kedudukan tengah antara dua panel fotovoltan suria bersebelahan. Tidak seperti pengapit pertengahan solar biasa danpengapit hujung, badan pengapit lebih panjang, 80-100mm, menghasilkan pengagihan daya yang lebih sekata dan membentuk struktur penampan untuk mengelakkan memerah dan menggaru bingkai aluminium fotovoltaik.

Panjang standard produk meliputi 80-100mm, dan panjang tersuai lain diterima. Ia serasi dengan ketebalan modul fotovoltaik arus perdana 30/35/40mm di pasaran; ketinggian berbentuk U boleh disesuaikan untuk memadankan spesifikasi yang berbeza bagi rasuk utama keluli persegi.

PARAMETER PRODUK

Arahan penyesuaian

Pilihan Panjang Pengapit Aluminium: 80mm hingga 120mm

Ketinggian bingkai panel PV yang sesuai: 30 hingga 40mm

Lebar bukaan bolt U (sesuai untuk rasuk utama tiub segi empat tepat): 40/60/80/100mm, sesuai untuk kurungan segi empat tepat 40×60, 50×80, 50×100, dsb.

Diameter pengikat U Bolt PV: biasanya M8 dan M6

Jika rel pendakap adalah tiub bulat，boleh menggunakan bolt bulat berbentuk U; Jika keluli berbentuk U digunakan, boleh digunakanpengapit pertengahan solar dengan kacang plastik .

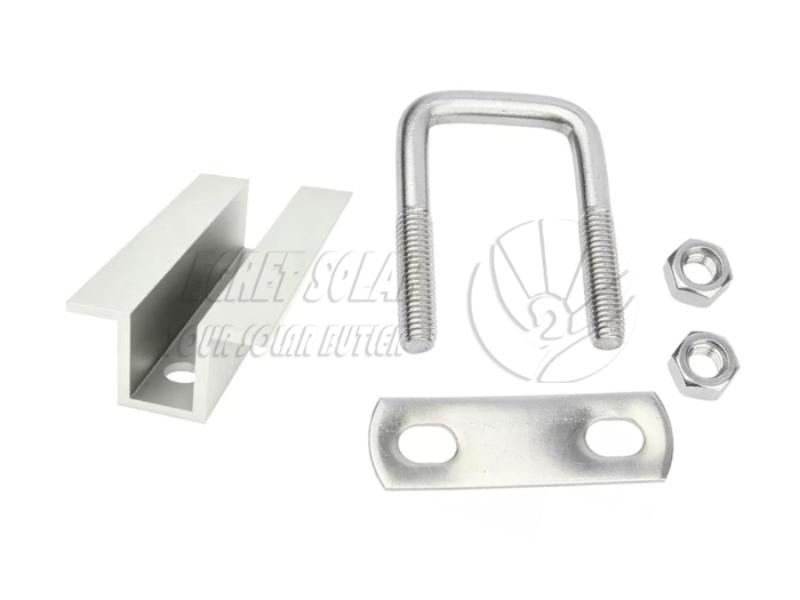

Komponen yang Disertakan

Set lengkap pengapit pv U-bolt dihantar sebagai satu set, tiada pembelian aksesori yang berasingan diperlukan. Set lengkap terdiri daripada yang berikut:

1.Aluminium Mid Clamp *1

( Profil tersemperit aloi aluminium Al6005-T5, permukaan beranod

2. Aluminium Plat panjang*1

(Pengapit aluminium daripada bahan yang sama）

3.U-bolt *1:

( Q235 keluli celup panas bergalvani, bengkok bersepadu, kalis karat dan tahan cuaca）

4.Pencuci rata *2

(Pengikat standard tergalvani hot-dip, anti-longgar dan anti-gelincir）

5. Kacang bebibir atau kacang heks luar *2

Ciri-ciri pengapit pertengahan solar U

Pengagihan tegasan seimbang, menghalang gelinciran panel

Kawasan sambungan yang besar antara pengapit aluminium dan rangka panel solar serta rel memastikan pengagihan tegasan sekata berbanding pengapit pertengahan biasa, menghalang anjakan panel di bawah angin kencang dan turun naik suhu.

Rintangan kakisan luar jangka panjang

Pengapit pelekap solar lapisan dua menentang sinaran UV, hujan, dan kakisan asid/alkali; U-bolt bergalvani panas, memastikan operasi bebas karat selama 15 tahun walaupun di kawasan pantai semburan garam tinggi dan kawasan selatan hujan, sesuai untuk pelbagai persekitaran luar yang keras.

Perkhidmatan selepas jualan yang hebat

Produk kami menggunakan bahan asas keluli berkualiti tinggi dan mempunyai lapisan tergalvani 65µm, memberikan hayat perkhidmatan selama 25 tahun dan jaminan 12 tahun.

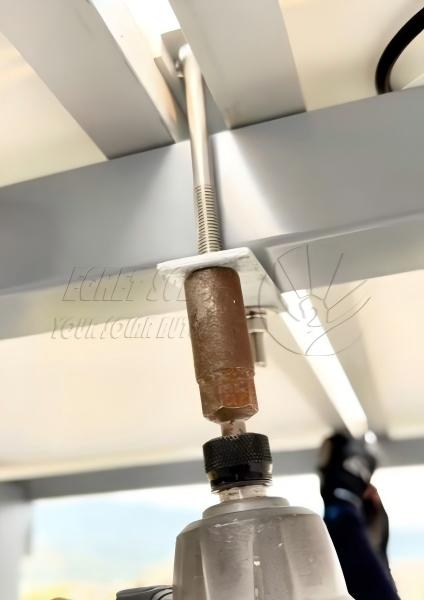

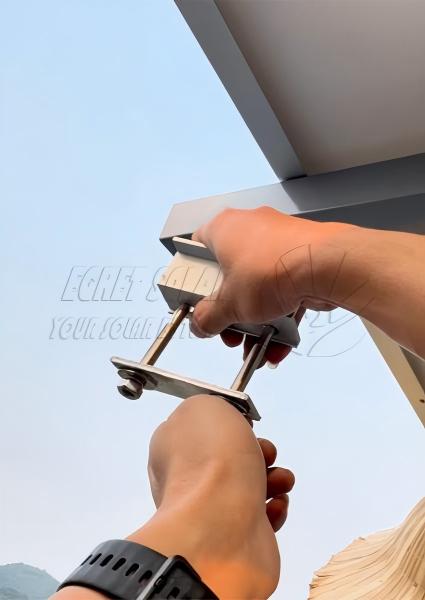

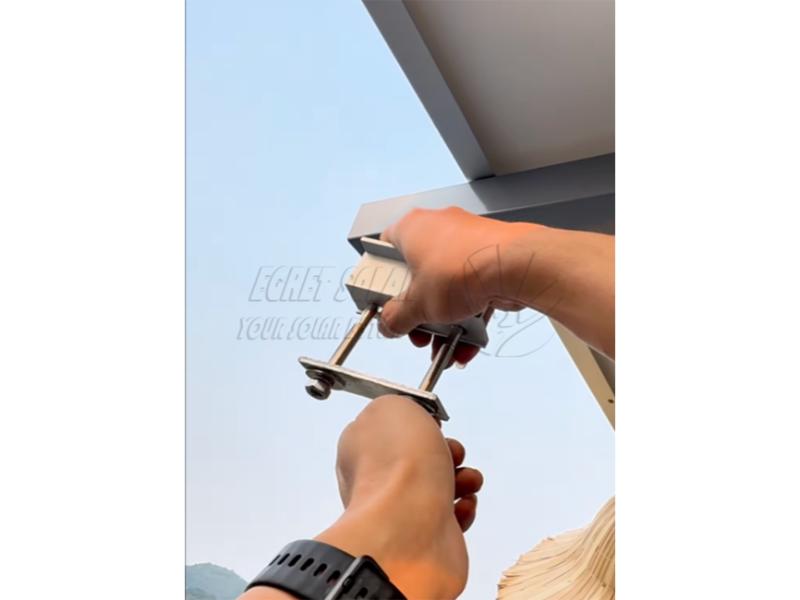

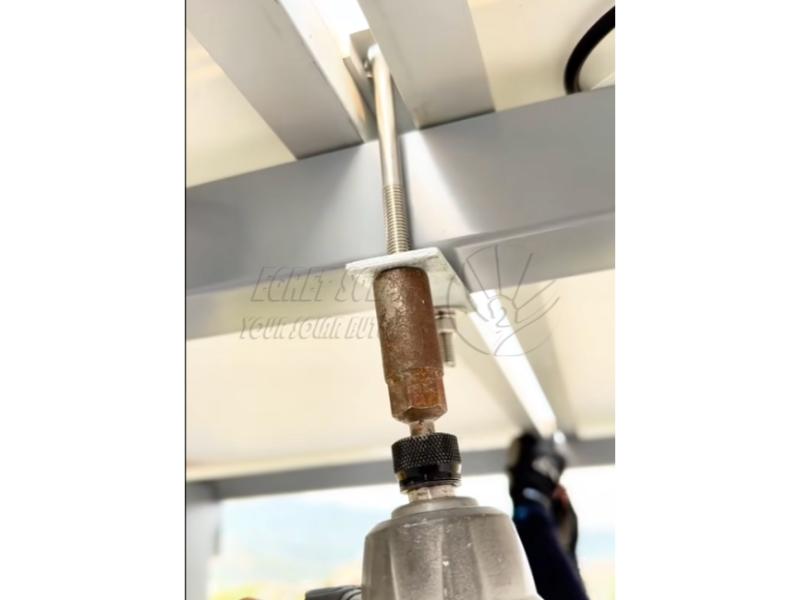

                                                                   Gambar pemasangan disediakan oleh pelanggan Mauritius

Soalan Lazim

S1. Apakah rasuk tiub segi empat sama yang boleh dikunci U-bolt?

A1. Baut-U standard sesuai dengan rasuk segi empat sama keluli tergalvani/ZAM segi empat tepat. Jika kurungan anda menggunakan rasuk lebar/tebal khas, kami boleh menyesuaikan ketinggian bolt U dan lebar bukaan bagi setiap lukisan anda.

S2. Bolehkah pengapit ini digunakan di kawasan semburan garam tinggi berhampiran laut?

A2: Ya. Pengapit pertengahan U suria adalah tahan UV dan tahan hujan asid; pengikat tergalvani celup panas lulus ujian semburan garam 500 jam. Untuk persekitaran yang sangat menghakis seperti pulau, bolt zink-aluminium-magnesium boleh dinaik taraf, dengan hayat perkhidmatan luar melebihi 20 tahun.

S3: Jika persekitaran pemasangan adalah keras, adakah sistem tanah yang disyorkan yang boleh disesuaikan dengan pengapit pertengahan ini?

J: Kami mengesyorkan menggunakan sistem tiub persegi zam berkekuatan tinggi, sesuai untuk kawasan dengan salji tebal dan angin di Eropah. Tiada kimpalan diperlukan, sambungan dan penetapan dilakukan terus dengan bolt, menjadikan pemasangan mudah.
