Bagaimana untuk memasang sistem pelekap solar balast timur-barat?

[Penyediaan Sebelum Pemasangan]

Berikut ialah senarai item yang perlu anda sediakan sebelum pemasangan:

Alatan:

Pemutar skru: Digunakan untuk mengetatkan skru dengan kuat.

Pita pengukur: Digunakan untuk memastikan pendakap berada dalam kedudukan yang betul.

Tahap: Digunakan untuk mengesahkan pendakap dipasang secara mendatar.

Sistem balast solar kami termasuk aksesori berikut:

Sokongan Tripod yang telah dipasang sebelumnya, Rel Dan Rel Sambatan,Pengapit PertengahanDan Pengapit Akhir、Pengapit Rel、Klip Pembumian DanLug Pembumian、Ballast Tray、M8*60 Hex Bolts dan M8 Flange Nut. Perlu diingatkan bahawa anda perlu menyediakan blok simen sendiri.

Sokongan Tripod yang telah dipasang sebelumnya

Rel Dan Rel Sambatan

Pengapit Pertengahan Dan Pengapit Akhir

Pengapit Rel

Klip Pembumian Dan Lug Pembumian

Dulang balast

[Langkah 1]

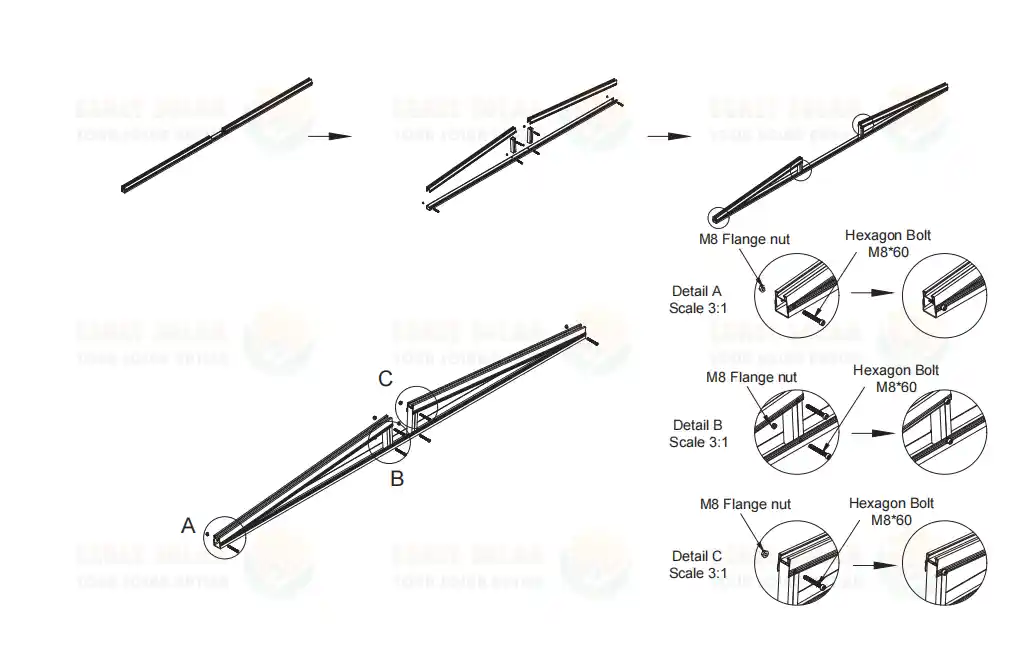

Buka lipatan pendakap yang telah dipasang dan pasangkan bolt hex M8*60 dan nat bebibir M8 pada titik A, B dan C yang ditandakan dalam rajah di bawah untuk mengunci pendakap tripod.

[Langkah 2]

Seperti dalam lukisan, sokongan tripod yang telah dipasang sebelumnya dalam Sistem Pemasangan Bumbung Rata Suria disusun pada selang 2500 mm.

[Langkah 3]

Letakkan dulang balast dalam sokongan tripod yang telah dipasang secara bergilir-gilir, dan jarak antara dua dulang balast adalah lebih kurang 1275mm, seperti yang ditunjukkan dalam rajah.

[Langkah 4]

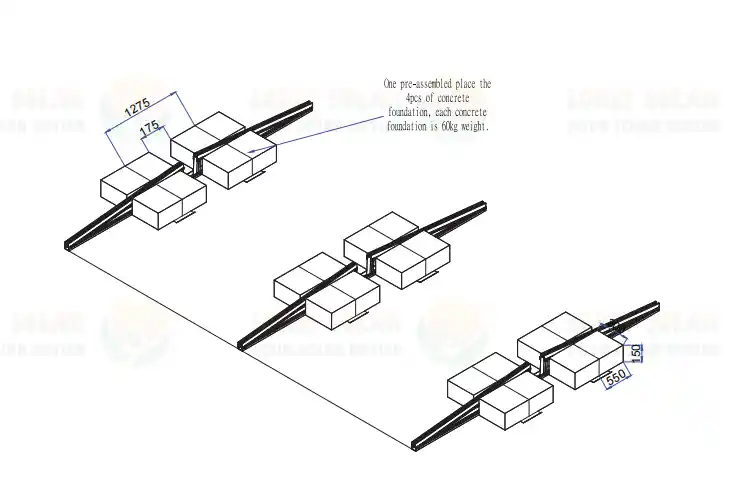

Letakkan blok konkrit pada dulang balast. Perlu diingatkan bahawa satu sokongan tripod yang telah dipasang perlu disokong oleh empat blok konkrit, dan setiap blok konkrit mesti mempunyai berat sekurang-kurangnya 60 kg. Dimensi dan penempatan blok simen dalam Sistem Pemasangan Suria Balast Bumbung Rata Konkrit ditunjukkan dalam rajah berikut.

[Langkah 5]

Berikut ialah paparan atas sokongan tripod yang telah dipasang, dulang balast dan blok konkrit selepas langkah pemasangan di atas selesai.

[Langkah 6]

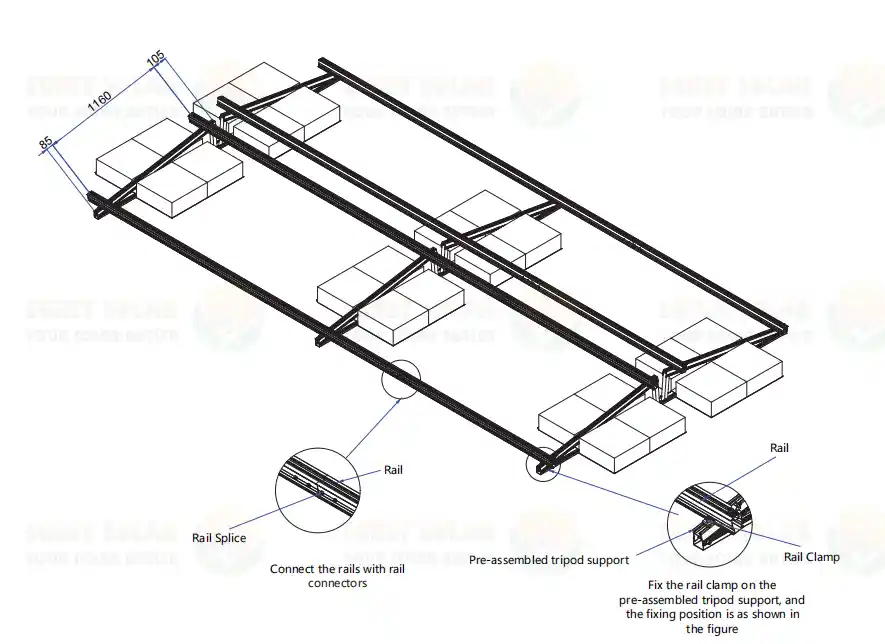

Sambungkan rel menggunakan sambungan rel dan pasangkan pengapit rel pada pendakap tripod yang telah dipasang sebelumnya, seperti yang ditunjukkan dalam rajah.

[Langkah 7]

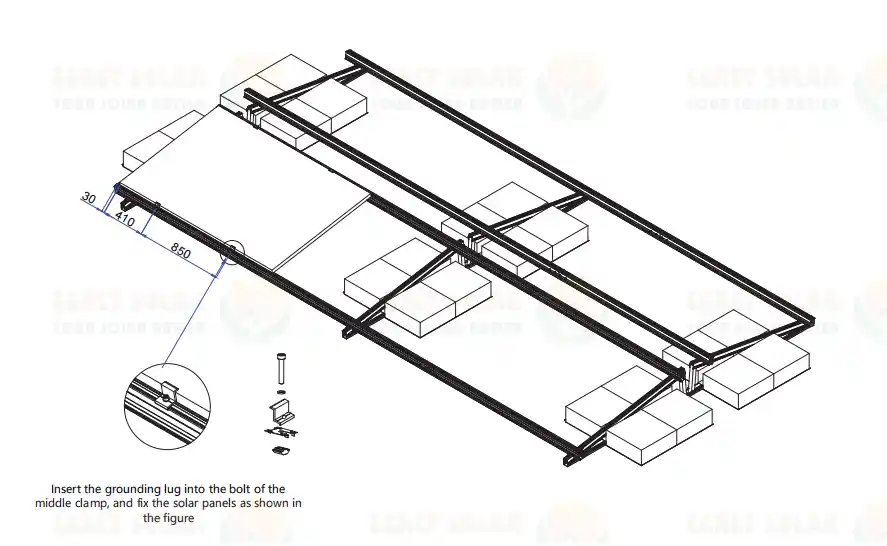

Letakkan panel solar pada rel dan masukkan klip pembumian ke dalam bolt pengapit pertengahan, seperti yang ditunjukkan dalam rajah.

[Langkah 8]

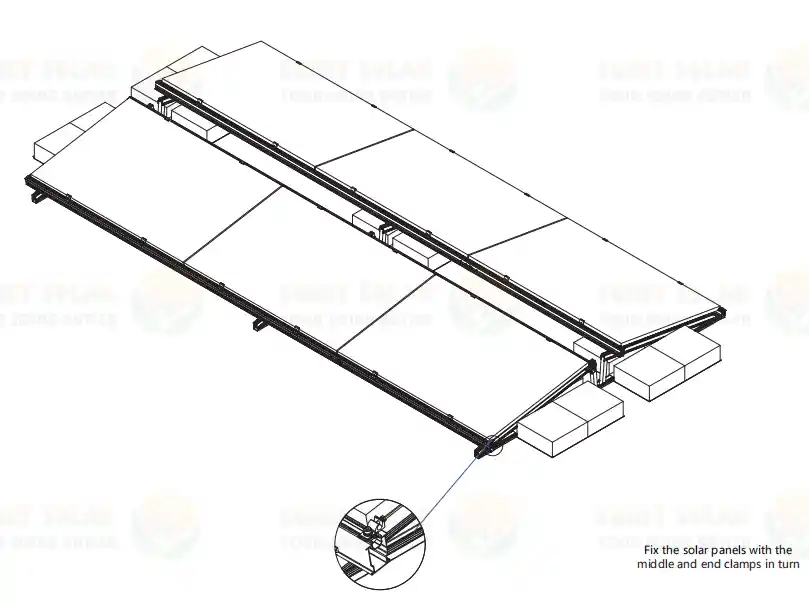

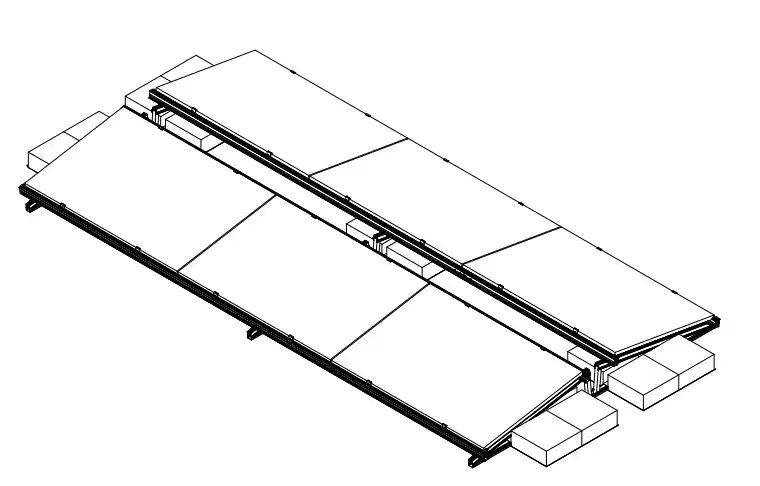

Letakkan panel solar dalam turutan, dan kemudian pasangkan pengapit pertengahan dan pengapit hujung untuk mengamankannya, seperti yang ditunjukkan dalam rajah. Ini melengkapkan pemasangan keseluruhan Sistem Pemasangan Balas Suria Timur-Barat.

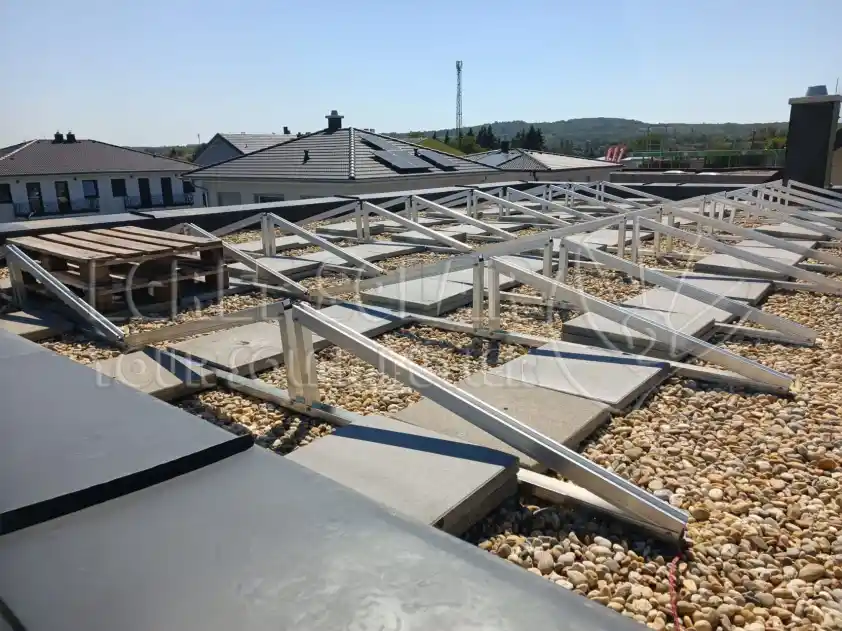

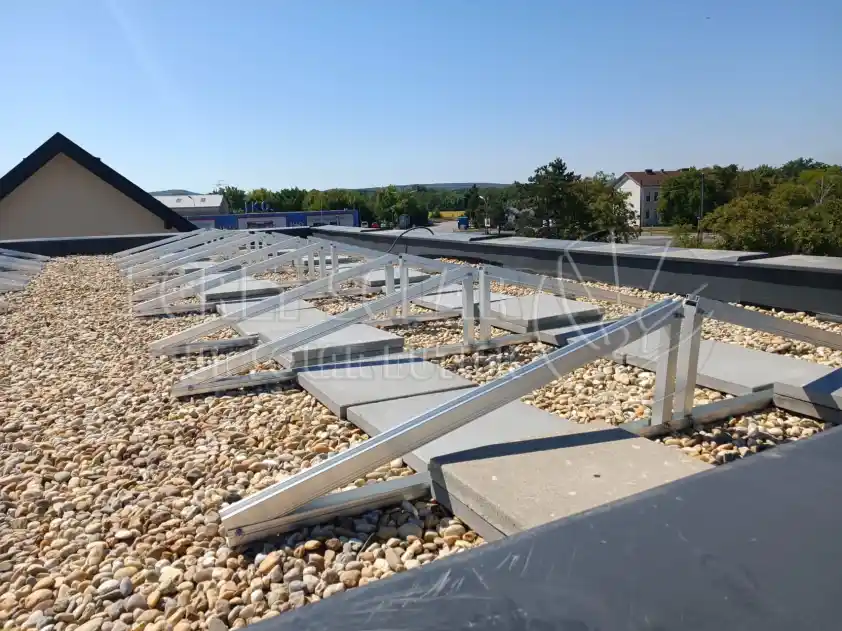

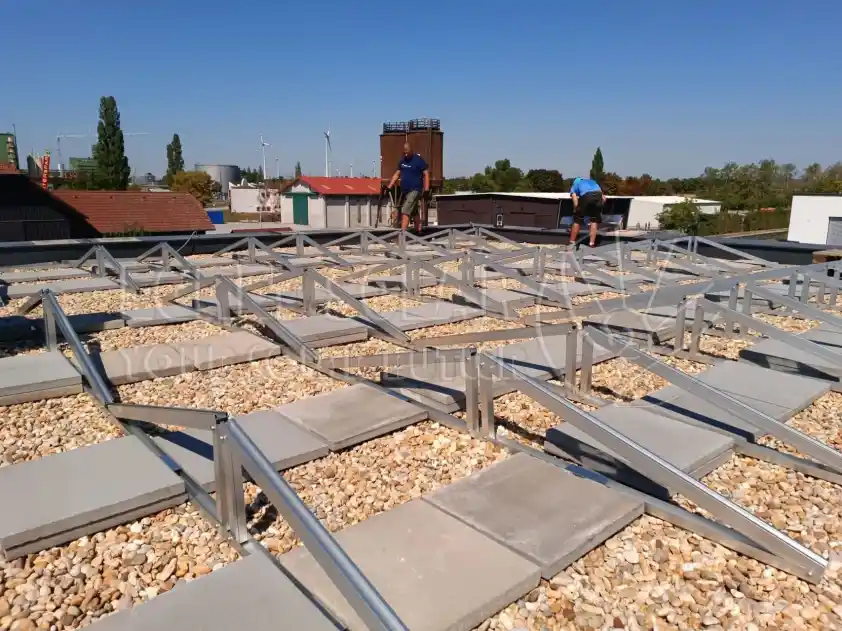

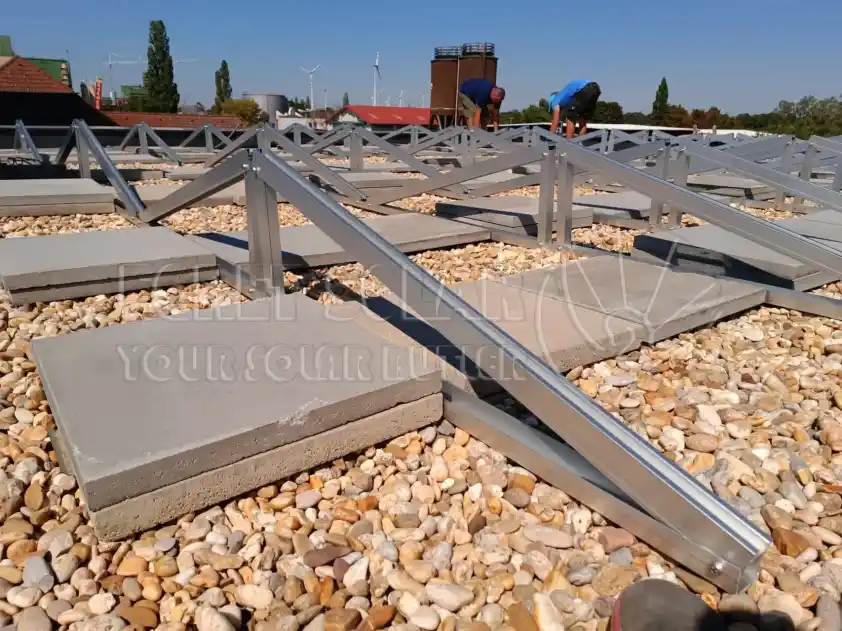

[Contoh Pemasangan]
